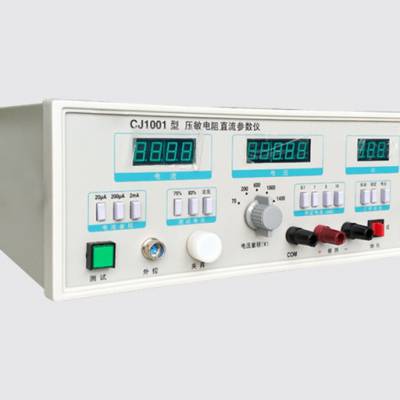

ZY-CJ1001 压敏电阻直流参数仪

本仪器主要用于测量限压型伏安特性器件（压敏电阻器，氧化锌避雷器，稳压管等）的压敏电压（UN）（或称直流参考电压），非线性指数（α）和漏电流（IL）等三个参数，仪器的设计符合技术标准 GB/T10193,GJB1782 的规定。也可以用作一般的直流电源、电流源使用，因此是一种多功能、多用途的实验室仪器，仪器有“自动”、“恒压”、“锁定”三种工作状态可供选择。

1.自动测量状态
一次测试自动给出压敏电压（UN），非线性指数（α）和漏电流（IL）三个参数的测试结果，测试程序为 UN→UN0.1→IL,测试周期约 450mS。
其中：
* 电压 UN 的测试电流有：0.1mA±5％,1mA±2％,3mA±2％,10 mA±2％等四种选择。电压 UN0.1 的测试电流为电压 UN 测试电流的十分之一（UN0.1 只对于0.1mA,1mA,3mA 这三种恒流状态）。
* 非线性指数α由机器按公式α=1/（Log UN／UN0.1）计算得出，以三位 LED 数值显示，测量范围 9.0～999，相应的电压比 UN／UN0.1=1.291～1.023±0.005。
* 漏电流(IL)的测量电压可选定为以下三种电压中的一种（0.75±0.005）UN， （0.83±0.005）UN，或事先设定的某一固定电压。

2.恒压测量状态
可在 1V～1400V 内任意设定要求的输出电压值，并显示在该电压下被测元件的漏电流。

3.锁定测量状态
??与“自动”测量状态不同的是该种状态的测试程序每次都将停留在漏电流测量状态（一直保持到“测试”按钮松开为止）。该功能用于观测压敏电阻漏电流的稳定性。
* 电压设为 70V,200V,600V,1000V,1400V 五个量程，以四位半 LED 数字电压表显示，在 5V～1400V 内精度±0.5％+2 个字。
* 电流设 20uA、200uA、2mA 三个量程，以三位半 LED 数字数值显示，精度±2%+0.2uA。
* 交流成分在 5V～1400V 内不大于±1％+0.1V。
* 可换极性测量：设有“倒向”按键，可改变加在被测元件上的电压/电流的极性。
* 有三种启动“自动”测试程序的方法：
??1）按一下仪器面板上的“测试”按键：
??2）闭合仪器面板上的“外控”插座接点（用脚踏开关或其他远距控制开关）：
??3）对 600V 以下的产品采用专用自启动夹具(选配)。
* 供电电源 50Hz，220V±10％，100VA.
* 外形尺寸；380*500*150mm
* 重量：8.5Kg
