ZY-XMFL-8 标准流量积算仪

一、概述
XMFL-８标准流量积算仪是一种高精度测量时间、脉冲信号、电流信号的智能化仪器。用于对输出脉冲的流量信号（如涡轮、涡街、旋进漩涡、罗茨、椭圆齿轮、电磁、质量等流量计）和输出４－２０MA电流的流量信号及同步时间进行测量和累积。它既可以测量输入脉冲信号的频率（分辨到０·００１ＨＺ，这一点大大有利于低频流量脉冲信号的测量）、瞬时流量（分辨到０·００１个单位），又可测量输入脉冲信号的累积脉冲个数(累积脉冲可以分辩到0.001HZ，非常有利于低频流量脉冲信号的测量）、累积量（体积及重量）及时间。本仪器采用了***的双时间脉冲插值法技术，可大大减少标定时间、增大流量标定装置流量标定范围、减小流量标定装置体积。该仪器可作为标准流量测量及累积仪表广泛用于各种输出脉冲信号的流量计量场合，是***高精度、高分辨率的智能化流量计量仪器。
可广泛用于
（1）音速喷嘴气流量标准装置、
（2）静态（动态）质量法水流量标准装置、
（3）静态（动态）容积法水流量标准装置、
（4）钟罩式气体流量标准装置、
（5）ＰＶＴｔ法气体流量标准装置、
（6）标准体积管流量标准装置、
（7）微型体积管流量标准装置、
（8）标准表法等各种需要测时测频的流量标准装置；
（9）流量仪表生产厂家。由于其既能测量时间及脉冲流量信号，又能测量多路４－２０MA电流信号（配备相应的变送器，可方便的测量温度、压力、流量、湿度等参数），且具有方便与计算机相连的ＲＳ２３２（ＲＳ４８５）接口，很容易组成计算机控制的流量检定系统。是流量计量部门、流量仪表生产厂家、微机化流量检定系统的***仪器。

二、功能及特点

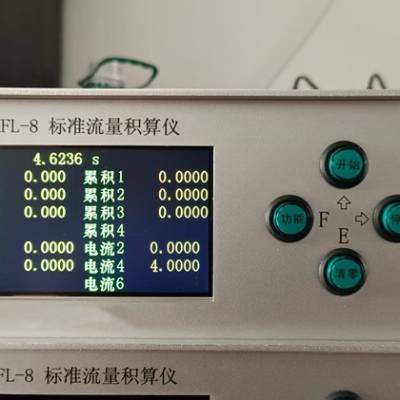

１．彩色液晶显示。可同时显示时间、***路脉冲信号频率及累积脉冲数、第2路脉冲信号频率及累积脉冲数、第3路脉冲信号频率及累积脉冲数、第4路脉冲信号频率及累积脉冲数、***路瞬时电流、***路平均电流或累积流量、第2路瞬时电流、第2路平均电流或累积流量、第3路瞬时电流、第3路平均电流或累积流量。　　
２. 采用了***的双时间脉冲插值法技术频率及累积脉冲分辨率为０．００１个单位（HZ）。
３．四路脉冲信号输入，三路电流输入，可同时工作。
４．为适应小型流量标准装置需要，特推出以下全能型。一台仪器，就可组成一套流量控制系统。
（1）外控输入。可高电平、低电平、多个脉冲启动和停止（时间及脉冲的累积、电流的平均）。
（2）4路(6路)脉冲输入(双时间脉冲插值法)。
（3）6路（3路）4~20mA电流输入.可接被检定表和多个变送器。
（4）4个电磁继电器输出。可控制阀门或电机（风机）。
（5）2路4~20mA电流输出，可控制调节阀或变频器。
（6）ＲＳ２３２或ＲＳ４８５接口。
５．计时计数的启动、停止共有五种控制方式控制，清零通过前面板清零按键或通过微机控制。
（１）前面板控制。通过开始、停止、清零键直接控制。
（２）后面板控制。有外控开关触点、外控电压（适用于换向器等）及脉冲数量（钟罩等）三种控制方式。可接收换向器（或钟罩等）光电信号，同步计量水（或气或油）的重量、时间、被检定表的的脉冲和电流。　
（３）微机通过ＲＳ２３２接口（或４８５接口）由软件启动、停止及清零计时计数。
６．可高电平或低电平双向工作（可通过面板按键控制或通过ＲＳ２３２接口控制）。适合于一个换向器控制两容器的称重法（容积法）水（油）装置。
７.可测量１－6路４－２０MA电流信号（选购件），并可测一段时间内（从开始到结束）电流的平均值或累积流量（有3%的小信号切除）。电流测量精度：引用误差：优于0.01%或更高；相对误差：优于0.02%或更高；相当于1~6台5位半或6位半高精度数字万用表。
８． ５位仪表系数设定，有一位小数位。系数及小数位设定方便。
９． 优于0.0003%高精度1000Hz频率输出（也可其它频率）。
11．晶振频率输出口，方便检定。采用优于3PPM高精度晶振，***计时的准确性。晶振频率8小时稳定度优于0.2PPM（千万分之二）。如需要可提供中国计量科学研究院检定证书或校准证书（晶振频率和时间检定，300元；晶振频率8小时稳定度检定，500元；信号频率检定；300元；4~20mA检定，每点约80元）。晶振频率检定后，将检定数据输入仪器，可使时间测量精度大大提高，误差优于1PPM，基本无误差。还可检定时间、频率、脉冲数、电流（这几样参数都有检定接口）。
１2．输入信号频率：１－２００００ＨＺ，信号幅值：３－２０Ｖ。可低频信号输入（低于１ＨＺ，可低至０．03Hz或***，选购件）。可***频信号测量，***30分钟一个脉冲（0.0005Hz）或***。***频信号时，可选择使用双时间脉冲插值法，也可选择使用脉冲边沿法，脉冲的上升沿或下降沿启动计时，到达脉冲个数时同一个边沿（上升沿或下降沿）停止计时，这样就可测量出过了数个整脉冲的时间，也就能准确的测量出信号频率，这对***频特别有用（如几秒、几分钟一个脉冲或***时间）（需要此功能者，订货时需说明）。
13．ＲＳ２３２接口（或ＲＳ４８５接口、USB接口），可将数据传送给微机。
１4．测量换向器换向时间。
１5．采用了***的双时间脉冲插值法技术（4路脉冲）, 累积脉冲可以分辩到0.001HZ，大大有利于低频信号的测量。原来标定输出脉冲信号的速度式流量计，标定一次至少要通过几千个甚至上万个脉冲信号，而使用使用双时间法只需通过几个到十余个脉冲信号即可，可节省几百甚至上千倍的标定时间。使用双时间法优点如下：
（１）大大减少（数倍）标定时间。
（２）大大增大（数倍）流量标定装置流量标定范围。
（３）大大减小（数倍）流量标定装置体积。
16．多段线性化。具有多个仪表系数设置功能，能在不同的流量范围内自动转换仪表系数，可消除传感器的非线性。（选购件）
17．定时或定量控制功能（选购件）。可预设定时间或脉冲数（累积量），到时自动停止，并输出控制信号。控制信号触点容量为：２２０Ｖ～，３Ａ。可控制换向器或放水阀等。
18．控制信号输出，可使多台积算仪同步工作（开始及停止）。
19．频率输出。频率范围：０－２００００Hz，也可更高频率。输出频率误差优于0.02%。（选购件）
20．电流输出。可输出4~20mA电流（或0~24mA,0~20mA,0~5V）。分辨率为：1/65536; （选购件）
21．对标准表法检定系统，５路脉冲输入（4路脉冲双时间脉冲插值法，1路AB两路输入的编码器，也可1路普***冲信号），多路标准表组合检定一被检表，一台表就可组成标准表法检定系统。也可用钟罩，一次检定4台表（煤气表）。
22.对于需要摄像（照相）记录流量计开始及停止信号的场合，可提供控制信号。即开始及结束时，提供继电器触点导通1秒，用于记录流量计开始及停止的流量值。（选购件）
23.１２Ｖ或２4ＶＤＣ直流电压输出。
24.采用ＥＥＲＯＭ器件，保存输入的流量系数等参数，确保断电１０年不丢失。　
25.全部ＣＭＯＳ器件，功耗低，抗干扰能力强，可靠性高。　　　　　　
26.可根据用户要求研制各种智能化仪器仪表和微机流量检定系统（软件和硬件）XMM2109流量基标准装置/流量积算仪检定仪
1.输入信号
（1）外控输入。可高电平、低电平、多个脉冲（用于钟罩、体积管等）启动和停止（时间及脉冲的累积、电流的平均）。
（2）时间。分辨率：0.1毫秒。测量不确定度：0.0003%。
（2）2路脉冲输入(双时间脉冲插值法)。频率分辨率：0.001Hz,测量不确定度：0.02%。
（3）3路4~20mA电流输入。电流分辨率：0.0001mA, 测量不确定度：0.02%FS。
（4）晶振输入.用于检定晶振频率。
2.输出信号
（5）外控输出。用于流量积算仪的时间。外控输出接被检定流量积算仪的输入。本机开始，被检定流量积算仪同步开始，本机停止检定，被检定流量积算仪同步停止。
（6）3路4~20mA电流输出。不确定度：0.02%FS。
（7）频率输出。可输出0~20000Hz信号。TTL电平，不确定度：0.01%
（8）脉冲个数输出。可以选择不同频率，输出固定个数的脉冲（数量可设定）。用于检定流量积算仪等。
频率：10Hz、100H、500H、1000H、5000Hz.
脉冲个数，可设定，误差为0.
（9）晶振频率输出。用于本机测时所用晶振频率的检定。
（10）5V/12V输出。可给光电传感器等提供电源.
（11）ＲＳ２３２或ＲＳ４８５接口。

三、分辨率
１．瞬时量
（１）瞬时量<１００，分辨率为千分之一（即０．００１）个单位。对脉冲为０．００１ＨＺ。
（２）１００?瞬时量<１０００，分辨率为***之一（即０．０１）个单位。对脉冲为０．０１ＨＺ。
（３）１０００?瞬时量<１００００，分辨率为十分之一（即０．１）个单位。对脉冲为０．１ＨＺ。
（４）瞬时量?１００００，分辨率为１个单位。对脉冲为１ＨＺ。
２．累积量
（１）累积量<１０，分辨率为万分之一（即０．０００１）个单位。对时间为０．１毫秒。
（２）１０?累积量<１００００，分辨率为千分之一（即０．００１）个单位。对时间为１毫秒。
（３）累积量?１００００，分辨率为***之一（即０．０１）个单位。对时间为１０毫秒。
３．双时间法时脉冲数
（１）脉冲数<１０，分辨率为万分之一（即０．０００１）个脉冲。
（２）１０?脉冲数<１００００，分辨率为千分之一（即０．００１）个脉冲。
（３）脉冲数?１００００，分辨率为***之一（即０．０１）个脉冲。
４．当流量系数为１时，累积量分辨率为１，此时累积量为脉冲数。

四、接线　　　　　　　　　　　　　
　　仪器后面板共有32个接线端子，分别为ＲＳ２３２通讯接口、外控接口、脉冲信号１输入接口、脉冲信号２输入接口、脉冲信号3输入接口、脉冲信号4输入接口、４－２０ＭＡ电流输入口（选购件）、控制输出接口（选购件）、电源、晶振频率输出口。
１． ＲＳ２３２或ＲＳ４８５接口
外形是USB方型接口，但内部电路是ＲＳ２３２或ＲＳ４８５接口，请使用随机配套的ＲＳ２３２或ＲＳ４８５接口线。
ＲＳ２３２接口：ＵＳＢ－Ｐ２接９芯ＲＳ２３２接口Ｐ３；ＵＳＢ－Ｐ３接９芯ＲＳ２３２接口Ｐ２；ＵＳＢ－Ｐ４接９芯Ｒｓ２３２接口Ｐ５．
ＲＳ４８５接口：ＵＳＢ－Ｐ２接ＲＳ４８５Ａ（＋）;ＵＳＢ－Ｐ３接ＲＳ４８５Ｂ（－）。
２．外控输入接口
Ｐ4：＋５Ｖ（或＋１２Ｖ），板上跳线选择。
Ｐ5：外部控制信号。电平幅值为３－１２Ｖ。输入。如用光电传感器控制，要***高电平时电压高于3V，高于4V。
Ｐ6：控制输出电平信号。累积没开始或停止，输出为低。累积开始，输出高。可作为多台仪器同步信号。多台仪器时，可将一台设定为主机，其它为从机。主机的P5接多台从机的P6，这样主机开始，多台从机同步开始，主机停止，多台从机同步停止。
Ｐ7：地。
３．***路脉冲信号接口
Ｐ8：***频脉冲信号输入端。
Ｐ9：脉冲信号输入端。信号的幅度为３－２４Ｖ，频率大于1Hz。
Ｐ10：地。
4．第2路脉冲信号接口
Ｐ11：***频脉冲信号输入端。
Ｐ12：脉冲信号输入端。信号的幅度为３－２４Ｖ，频率大于1Hz。
Ｐ13：地。
5．第3路脉冲信号接口
Ｐ14：***频脉冲信号输入端。
Ｐ15：脉冲信号输入端。信号的幅度为３－２４Ｖ，频率大于1Hz。
Ｐ16：地。
6．第4路脉冲信号接口
Ｐ17：***频脉冲信号输入端。
Ｐ18：脉冲信号输入端。信号的幅度为３－２４Ｖ，频率大于1Hz。
Ｐ19：地。
7．４－２０ＭＡ电流输入口
 P23：12V（或24VDC），输出电流100mA。*/
Ｐ24：第１路４－２０mＡ电流输入。
Ｐ25：第２路４－２０mＡ电流输入。
Ｐ26：第3路４－２０mＡ电流输入。　
Ｐ27：地。
8．电源
Ｐ28：零线。
Ｐ29：火线。
Ｐ30：地
9．晶振频率输出口。2芯航空插座。其输出为晶振频率，ＴＴＬ电平。
Ｐ１：晶振频率（6 MHz）。
Ｐ２：地。
　　　　　
五、工作原理及使用　
　　从信号输入端输入的脉冲信号，经输入电路进行施密特整形和电平变换后，变成标准ＴＴＬ电平，送到单片机１的定时／计数端进行计数，并送到单片机２的定时／计数端进行频率测量。经软件进行数据处理，计算出信号频率、瞬时流量、累积量进行显示。由于采用了特殊的硬件电路和相应的软件处理，本仪器可以测量到０·００１个脉冲，即分辨到１／１０００个脉冲，这大大有利于低频流量脉冲信号的测量。
　　瞬时流量和信号频率的关系为：瞬时流量＝信号频率／流量系数；
　　如果流量系数等于１，则瞬时流量就等于信号频率，此时累积量就等于输入的脉冲数。因此，要累积信号的脉冲数，只要令流量系数等于１就可以了。
（一）工作状态　　　　　　　　　
正常开机，就进入了工作状态。
按功能键，进入参数设定状态。
按开始／↑键，累积开始键。按此键，流量和时间同时开始累积。　
按停止／→键，累积停止键。按此键，流量和时间同时停止累积。
按清零／Ｅ键，累积清零键。按此键，累积量和时间同时清零。
有四种控制方式可以控制流量和时间的累积。分别为前面板按键控制及后面板控制端子通断、电平、脉冲三种控制方式。
１．面板控制方式
按前面板的开始键，流量和时间的累积开始。按前面板的停止键，流量和时间的累积停止。
２．通断控制方式
（１）功能1为“1”（高电平）时，当后面板外控输入端与（5Ｖ或12V）相连时，流量和时间的累积开始。断开时，流量和时间的累积停止。
（２）功能1为“0”（低电平）时，当后面板外控输入端与（5Ｖ或12V）断开时，流量和时间的累积开始。相连时，流量和时间的累积停止。
（3）用通断控制方式时，请在外控输入端与地间并入一1~5k的电阻。
３．电平控制方式
　　 功能1可选择为高电平或低电平开始和停止累积。选择１为高电平控制开始累积，即后面板外控输入端为高电平时开始累积，低电平停止累积。选择0为低电平控制开始累积，即后面外控输入端为低电平时开始累积，高电平停止累积。高电平为３－１２ＶＤＣ，低电平要小于０·５ＶＤＣ。
４·定量控制方式
（１）定量控制方式１。按面板“开始”键开始计时计数，并输出两个控制信号（一个为电磁继电器触点，容量为２２０Ｖ～，２Ａ。另一个为电压信号。下同。继电器触点闭合，电压信号由０Ｖ变为５Ｖ）。到设定量（累积量或时间）时，积算仪自动停止计时计数，并使继电器触点释放，电压信号由５Ｖ变为０Ｖ。
（２）定量控制方式２。按面板“开始”键，积算仪自动输出两个控制信号（使继电器触点闭合，电压信号由０Ｖ变为５Ｖ）。当外控信号变为高电平（高于３Ｖ）时，开始计时计数。到设定量（累积量或时间）时，继电器触点释放，电压信号由５Ｖ变为０Ｖ。当外控信号变为低电平（低于０。５Ｖ停止计时计数），停止计时计数。
（３）定量控制方式３。当外控信号变为高电平（高于３Ｖ），开始计时计数。并自动输出两个控制信号（使继电器触点闭合，电压信号由０Ｖ变为５Ｖ）。到设定量（累积量或时间）时，继电器触点释放，电压信号由５Ｖ变为０Ｖ。该方式不需面板操作。
５．脉冲控制方式（用于钟罩式气体流量标准装置、标准体积管流量标准装置等）
　　该控制方式由通过后面板控制端４芯航空插座的２脚的脉冲数来决定累积的开始和停止。脉冲数量为２－５个。第１个脉冲的上升沿（或下降沿）开始累积，第２－５个脉冲（根据所设定数量）的上升沿（或下降沿）停止累积。在每次停止累积后，都要通过按前面板的清零键清零，才能再一次开始累积。脉冲的高电平为３－１２ＶＤＣ，低电平要小于０·５ＶＤＣ。
此方式可用于两个脉冲时间间隔的测量。需注意的是，开始累积和停止累积必须用同一种方式。无论哪种方式，清零都必须用前面板的清零／Ｅ键（通过RS-232除外）。
（二）参数设定　　
 在参数设定时,如一段时间没有按键操作，将自动进入工作状态。
　　１·功能１为工作方式选择。有三种方式可供选择，分别为电平控制方式、定量控制方式、脉冲数量控制方式。按开始／↑键，改反向显示位的值，其值在０—９之间循环，选择好后，按清零／Ｅ键确认。（出厂时为1）。
（１）０和１为电平控制方式。１为高电平控制开始及停止累积，即高电平时开始累积，低电平停止累积，０则相反。这特别适合于一个换向器控制两容器的称重法（容积法）水（油）装置。在这种控制方式下，也可用仪器前面板的开始／↑键开始累积，而用停止／→键停止累积。清零／Ｅ键清零累积量。
　　一个换向器控制两容器时的快捷控制方式。按“功能”键，再按“清零／Ｅ”键，将在高、低电平控制方式间切换。
（２）８为定量控制方式。在此方式，到定量时不必清零，可连续多次累积（定量控制）。此方式可用于标准容器检定（ＪＪＧ１６４－２０００检定规程）。
（３）９为定量控制方式。在此方式，到定量时必须清零，才可下一次定量控制。
（４）２－５为脉冲数量控制方式。在这种控制方式下，也可用仪器前面板的开始／↑键开始累积，而用停止／→键停止累积。清零／Ｅ键清零累积量。
２·功能２为确定  动作时的脉冲电平的的高低。如脉冲为上升沿（低电平变为高电平）时开始计时计数，则在输入低电平时，按“确认”键。如脉冲为下降沿（高电平变为低电平）时开始计时计数，则在输入高电平时，按“确认”键。该功能仅对用脉冲控制开始和停止计时计数（如钟罩等）时有效。***次使用脉冲控制时，要进行该功能的操作，以后使用就不必进行该功能的操作了。例如钟罩，用挡光板通过光电头的次数启动停止计时计数，在挡光板不挡光电头时，按“确认”键。
３·功能３为第１路脉冲信号的流量系数。在功能3时，按开始／↑键，改闪烁位的值，其值在０—９，０．—９．之间循环。按停止／→键，改变反向显示位，其在８位数字间循环。需注意的是，系数只能有一位带小数点。数据修改好后，按清零／Ｅ键确认。（出厂时为1）。
４·功能４为第２路脉冲信号的流量系数。使用方法同功能3。（出厂时为1）。
5·功能5为第3路脉冲信号的流量系数。使用方法同功能3。（出厂时为1）。
6·功能6为第4路脉冲信号的流量系数。使用方法同功能3。（出厂时为1）。
7·功能7为是否使用双时间脉冲插值法选择。1-使用；0-不使用。从左到右分别为***路到第4路。（出厂时为1111）。注意：使用启停法时，建议不要用双时间脉冲插值法。因为流量停止没有脉冲，检测不到相应的脉冲沿，累积脉冲不能停止。
8·功能8为定量控制方式选择。１－３为时间控制，４－６为累积量控制。分别对应于定量控制方式１－３。
9·功能9为定量控制方式的累计量或时间。（出厂时为30）。
10·功能10为电流信号显示及通讯方式。0-显示瞬时电流和平均电流，通讯数据为瞬时电流和平均电流。1-显示瞬时电流和累积量，通讯数据为瞬时电流和累积量（出厂时为0）。
11·４－２０mＡ电流路数选择。按开始／↑键改变数，按清零／Ｅ键确认。路数最多为6路。（出厂时为1路）。0-不测量电流；1-1路电流；2-2路电流；3-3路电流；4-4路电流；5-5路电流；6-6路电流；7—只测量***路电流；8—只测量第2路电流；9—只测量第3路电流；10—只测量第4路电流；11—只测量第5路电流；12—只测量第6路电流；
12. 功能12为***路电流4mA对应流量（流量为小时单位，如m3/h,L/h,kg/h等）。
13. 功能13为***路电流20mA对应流量（流量为小时单位，如m3/h,L/h,kg/h等）。　
14. 功能14为第2路为电流20mA对应流量（流量为小时单位，如m3/h,L/h,kg/h等）。
15. 功能15为第3路为电流20mA对应流量（流量为小时单位，如m3/h,L/h,kg/h等）。
16·功能16为本机地址和通讯方式。共4位。***、2位为地址。第3位不用。第4位为通讯方式，1-MODBUS，其它-本仪器自定义通讯方式。不建议使用MODBUS。
17·功能17为通讯波特率。出厂设定为9600。
18·功能18为晶振频率。检定后，将检定频率输入，可使时间测量误差基本为零。以下功能，开机时按着“开始／↑”键才能进入（正常开机不能进入）。在电流（4-20mA）标定前，必须先要对4-20mA电流进行校准。功能11中要设定电流路数。
19·功能19为第１路电流４mＡ校准。将标准的４mＡ标准电流信号接入第１路，按“清零／Ｅ”键可完成第１路电流４mＡ校准。此时应显示４·００００。
20·功能20为第１路电流18mＡ校准。将标准的18mＡ标准电流信号接入第１路，按“清零／Ｅ”键可完成第１路电流18mＡ校准。此时应显示18·００００。此时，方可对4-20mA电流进行标定。
21·功能21为第２路电流４mＡ校准。同功能１８。
22·功能22为第２路电流18mＡ校准。同功能１９。
23·功能23为第3路电流４mA校准。同功能１８。
24·功能24为第3路电流18mＡ校准。同功能１９。
25·第4电流４mＡ校准。同功能１7。
24·第4电流18mＡ校准。同功能１8。
25·第5电流４mＡ校准。同功能１7。
26·第5电流18mＡ校准。同功能１8。
27·第6电流４mＡ校准。同功能１7。
28·第6电流18mＡ校准。同功能１8。
（三）测量４－２０mＡ电流（选购件）
（四）检定
１．晶振检定。由于时间的测量是利用标准晶振分频后的脉冲累积得到，因此，要检定时间只要检定晶振频率即可。晶振频率（或晶振分频后的频率）可从后面板的晶振频率输出接口取出，其输出电平是标准ＴＴＬ电平。
２．时间检定。通过外控信号（高电平）同步控制标准时间仪器和积算仪，就可以对时间进行检定。如可检定10秒、30秒、60秒、120秒、300秒、600秒等。
3．信号频率检定。
4．在电流（4-20mA）标定前，必须先要对4-20mA电流进行校准，见功能12-17。
（五）双时间法使用说明
使用双时间法时，流量信号的仪表系数必须设定为１。
（五）电流测量使用说明
 开始累积之前或累积过程中，显示电流为瞬时值。停止累积后，显示电流为这一段过程的平均电流。要清零累积，才能重新开始显示瞬时电流。
（六）称重法或容积法使用换向器时，根据换向器光电传感器挡光情况，进行如下设定；
1. 换向器光电传感器不挡光时为低电平，挡光时为高电平时。如挡光时为工作状态，功能1参数设为1（出厂设定）。如不挡光时为工作状态，功能1参数设为0。
2. 换向器光电传感器不挡光时为高电平，挡光时为低电平时。如挡光时为工作状态时，功能1参数设为0。如不挡光时为工作状态时，功能1参数设为1。
3. 当换向器换向时，无论从工作状态转换为非工作状态，还是从非工作状态转换为工作状态，换向器挡光板通过光电传感器而不停在光电传感器凹型槽中。功能1参数设为2（2次挡光）。功能2在不挡光时，按确认键（仪器读取不挡光时电平）。
(七)测量换向器换向时间说明
1.换向器光电转换开关不挡光时为低电平，挡光时为高电平。此时积算仪功能1改为1。这样挡光时开始计时，不挡光时停止计时。根据换向器行程，挡光板在换向器行程两端各开一孔，***换向器在挡光板两端时不计时，在挡光板中间位置计时。这样换向器动作时，就会测量换向时间。正向动作时，测量正向时间。反向动作时，测量反向时间。
2.换向器光电转换开关不挡光时为高电平，挡光时为低电平。此时积算仪功能1改为0。这样挡光时开始计时，不挡光时停止计时。根据换向器行程，挡光板在换向器行程开一长孔，***换向器在动作过程中挡光板不挡光，两端挡光。这样换向器动作时，就会测量换向器动作时的换向时间。正向动作时，测量正向时间。反向动作时，测量反向时间。
（八）多台仪器同步工作方法：
1.软件或键盘方式启动、停止计时计数。此时要有一仪器为主机，其它仪器为从机。主机外控航空插座的3针接所有从机外控航空插座的2针。这样无论用软件或用键盘启动、停止计时计数时，只需操作主机即可，但清零时要每台仪器单独清零。软件使用方法如下：给主机送01，启动所有仪器计时计数。给主机送02，停止所有仪器计时计数。要清零当前累积数，需给各台仪器送03.
2.外部控制信号方式启动、停止计时计数。所有仪器外控航空插座的2针要一起连接到外控信号上。由外控信号同步多台仪器的启动、停止计时计数。清零时要每台仪器单独清零。
（九）接地说明
XMFL-7标准流量积算仪出厂时，脉冲的地、电流的地、仪器机壳、交流220~的接地脚是连在一起的。如特别场合需要，可自行修改接地方式。
打开仪器上盖，靠近仪器后板的右边（从仪器前面看，靠近通讯接口），电路板上有3组排针，分别为排针1、排针2、排针3（从右算起）。
排针1短路：电流地与机壳连接在一起。
排针2短路：脉冲地与机壳连接在一起。
排针3短路：脉冲地与电流地连接在一起。
短路任何两个，三个地都连在一起。
如不想与机壳连，排针1、排针2都不能短路。
如不想脉冲地与电流地连接在一起，排针3不能短路。
　　　　　　　　　　
六、通讯　
通讯波特率：９６００
开始位：１位    数据位：８位    奇偶校验位：无    停止位：１位　
要想通过ＲＳ２３２（RS485）接口启动计时计数、停止计时计数、清零计时计数、读取计时计数值，只要通过ＲＳ２３２（RS485）接口传送1个字节数据即可，分别为本机地址、本机地址+1、本机地址+2、本机地址+3。(出厂为1、2、3、4，均为16进制)。
如要通过RS232（RS485）接口改变工作方式（功能1的值），发送“本机地址+4及工作方式（0~9）（ASCII码）两个字节”。如： 0x05 0x31。
发送“本机地址+5及四个字节，定量值。***字节为定量控制方式选择（8或9），后3个字节为定量值。为3字节整数，高字节在前。后4个字节为ASCII吗。
如：0x06 0x38 0x30 0x33 0x30。
发送“本机地址+6”，继电器动作。
发送“本机地址+7”，继电器释放。
每次共传送113个字节，传送数的数据格式如下(4路脉冲，3路电流。除注明外，均为ASCII码)：
第１字节：仪器地址（0x30+设置地址）。
第2字节：过程值。时间为零，其值为0；时间变化（开始或停止后再开始），其值为1；时间不为零且时间不变（停止没清零），其值为2。
第3－10字节：累积时间（秒）。
***1－16字节：***路脉冲信号频率。
***7－24字节：***路脉冲信号累积量。
第25－30字节：第2路脉冲信号频率。
第31－38字节：第2路脉冲信号累积量。
第39－44字节：第3路脉冲信号频率。
第45－52字节：第3路脉冲信号累积量。
第53－58字节：第4路脉冲信号频率。
第59－66字节：第4路脉冲信号累积量。
第67－73字节：***路电流。
第74－81字节：***路平均电流或累积量。
第82－88字节：第2路电流。
第89－96字节：第2路平均电流或累积量。
第97－103字节：第3路电流。
***04－111字节：第3路平均电流或累积量。
***12字节：校验位，前111字节之和高４位+０x３０。ASCII码。
***13字节：校验位，前111字节之和低４位+０x３０。ASCII码。
注：以上为4路脉冲及3路电流。如脉冲及电流路数不是4路和3路，要相应改变。如为2路脉冲及1路电流，则字节数为54。
如需要MODBUS协议，请在订货时说明（非标配）。本仪器使用MODBUS RTU 方式。以下为4路脉冲4路电流的例子。

1．读数(读仪器数据）
（1）主机发送（浮点格式)
01  03  01  00  00  27（0x1b）    CRC低    CRC高
仪器回复
01  03  54(0x36)  xx  xx  xx  xx ....xx   xx   CRC低    CRC高

共发送59个字节的数据。
***字节：1，地址。
第2字节：3。
第3字节：54。发送的字节数。
第4字节：仪器地址（0x30+设置地址）。
第5字节：过程值。时间为零，其值为0；时间变化（开始或停止后再开始），其值为1；时间不为零且时间不变（停止没清零），其值为2。
第6－9字节：累积时间（秒）。浮点数。
***0－13字节：***路脉冲信号频率。浮点数。
***4－17字节：***路脉冲信号累积量。浮点数。
***8－19字节：第2路脉冲信号频率。浮点数。
第22－25字节：第2路脉冲信号累积量。浮点数。
第26－29字节：第3路脉冲信号频率。浮点数。
第30－33字节：第3路脉冲信号累积量。浮点数。
第34－37字节：第4路脉冲信号频率。浮点数。
第38－41字节：第4路脉冲信号累积量。浮点数。
第42－45字节：***路电流。浮点数。
第46－49字节：第2路电流。浮点数。
第50－53字节：第3路电流。浮点数。
第54－57字节：第4路电流。浮点数。
第58字节：低校验位。
第59字节：高校验位。

（2）主机发送（长整形格式，4字节）
01  03  02  02  00  02    (CRC低)    （CRC 高）
仪器回复
01  03  04  xx  xx  xx  xx    (CRC低)    （CRC 高）
时间（s）=长整形格式数据/10000。*/
2．开始（启动时间、脉冲等开始）
主机发送
01  06  00  16(0x10)  00  01    CRC低    CRC高
仪器回复
01  06  00  16(0x10)  00  01    CRC低    CRC高
3.停止（时间、脉冲等停止）
主机发送
01  06  00  16(0x10)  00  02    CRC低    CRC高
仪器回复
01  06  00  16(0x10)  00  02    CRC低    CRC高
4.清零（清零时间、累计脉冲等）
主机发送
01  06  00  16(0x10)  00  03    CRC低    CRC高
仪器回复
01  06  00  16(0x10)  00  03    CRC低    CRC高
5．读数(读仪器数据）
主机发送
01  06  00  16(0x10)  00  04   CRC低    CRC高
仪器回复
01  03  54(0x36)  xx  xx  xx  xx ....xx   xx   CRC低    CRC高
6.控制方式（对应仪器控制方式选择）
主机发送
01  16(0x10)  00  18(0x12)  00  02  00  05  00  md   CRC低    CRC高
仪器回复
01  16(0x10)  00  18(0x12)  00  02    CRC低    CRC高
其中，md-控制方式。

7.定量值设定
主机发送
01  16(0x10)  00  20(0x14)  00  03  00  05  00  md   xx  xx  xx  xx   CRC低    CRC 高
仪器回复
01  16(0x10)  00  20(0x14)  00  03   CRC低    CRC高
 其中，md-控制方式。
Xx xx xx xx-为4字节定量值。浮点数。

注：接口可选ＲＳ２３２、ＲＳ４８５、USB，需定货时说明。标配为ＲＳ４８５。

 七、供电　
　　本仪器使用２２０Ｖ～±１５％，５０ＨＺ交流电。仪器外壳要接地。

八、保修　　　
本仪器保修一年，终生维修。

九、开孔尺寸
如使用盘装表，开孔尺寸如下：246*96*220  （宽*高*深）
                                           或：250*100*220（宽*高*深）
